Комплектное распределительное устройство КРУ К-26
Комплектное распределительное устройство КРУ К-26 используется для приема и распределения электрической энергии трехфазного переменного тока напряжением 6 и 10 кВ и применяется в распределительных устройствах собственных нужд электростанций, энергосистем и промышленных предприятий.
КРУ соответствует категории исполнения У3 по ГОСТ 15150-69 и ГОСТ 15543-70, для работы с нижним пределом температуры окружающей среды 25С
Основные технические данные
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение (линейное), кВ | 6; 10 |
| Наибольшее рабочее напряжение (линейное), кВ | 7,2; 12 |
| Номинальный ток главных цепей шкафов КРУ, А | 630; 1000; 1600; 2000; 2500; 3150 |
| Номинальный ток сборных шин, А | 630; 1000; 1600; 2000; 2500; 3150 |
| Номинальный ток выключения выключателя, встроенного в КРУ выключателя, кА | 20; 31,5; 40 |
| Номинальный ток термической стойкости,* кА | 20; 31,5; 40 |
| Номинальный ток электродинамической стойкости первых цепей шкафов КРУ, кА | 51; 81 |
| Номинальное напряжение вспомогательных цепей, В: постоянного тока переменного тока | 110; 200 220 |
| Ток холостого хода, отключаемый разъемными контактными соединениями главной цепи с номинальным напряжением 10 кВ, А | 0,8 |

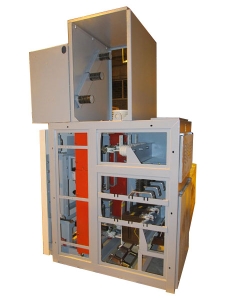

Шкаф К-26м
Монтажные размеры шкафов К-26м
